Procesos y métodos de plegado

Procesos y métodos de plegado

La mayoría de las piezas dobladas se producen mediante plegado por aire, plegado inferior o plegado y engatillado. Estos métodos y procesos funcionan de la misma manera: un punzón presiona la pieza en la herramienta inferior de la matriz. Por eso, las máquinas dobladoras que emplean estos métodos y procesos se denominan prensas plegadoras.

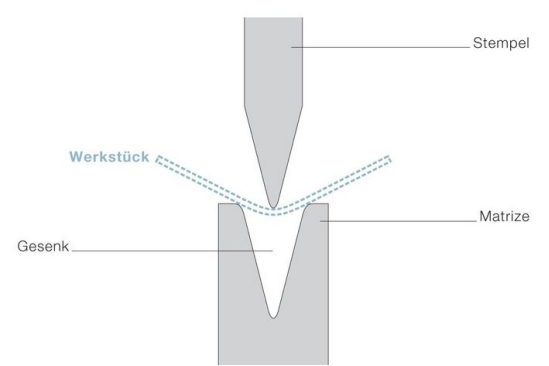

Doblado de aire

En el plegado por aire, el punzón presiona la pieza contra la matriz sin presionarla contra las paredes. Mientras el punzón desciende, los lados de la pieza se doblan hacia arriba, creando el ángulo. Cuanto más profundamente presione el punzón la pieza contra la matriz, más agudo será el ángulo. Se mantiene una holgura entre el punzón y la matriz. El plegado por aire se considera un método dependiente de la trayectoria, ya que cada ángulo requiere una trayectoria definida. El control de la máquina calcula esta trayectoria, así como la fuerza de prensado adecuada. La trayectoria y la fuerza de prensado dependen de las herramientas, así como de las propiedades del material y del producto (ángulo, longitud).

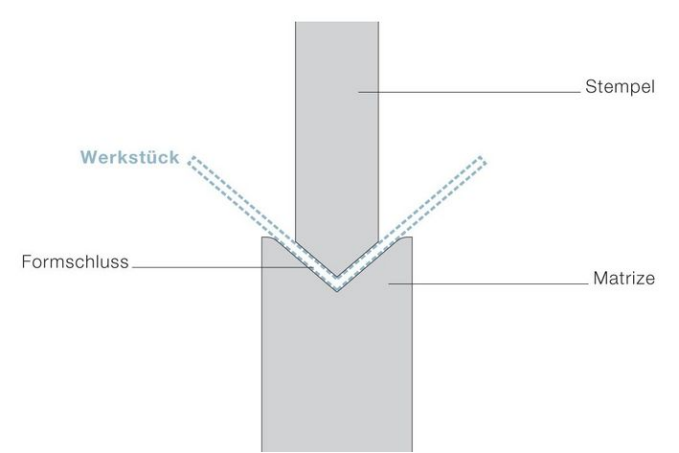

Doblado inferior

En el plegado inferior, el punzón presiona la pieza de trabajo completamente contra la matriz, de modo que no haya holgura entre la matriz, la pieza de trabajo y el punzón. Esto se denomina bloqueo de forma. El punzón y la matriz deben encajar perfectamente. Por ello, se requiere un juego de herramientas independiente para cada ángulo y forma. Una vez que la pieza de trabajo se ha presionado completamente, el punzón no puede descender más. Sin embargo, el control de la máquina aumenta la fuerza de prensado hasta alcanzar el valor predefinido. Esto aumenta la presión sobre la pieza de trabajo, que adopta la forma del punzón y la matriz. El ángulo se estabiliza bajo la alta presión, eliminando casi por completo la recuperación elástica.

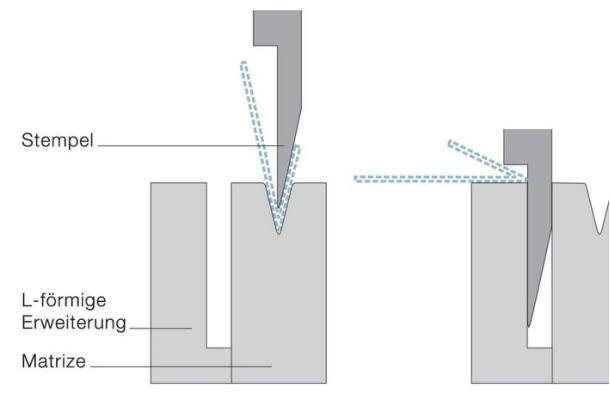

Doblado y dobladillado

Los bordes de las chapas suelen doblarse completamente, como los de las cajas. De esta forma, los lados quedan paralelos. Esto aumenta la estabilidad de la pieza terminada o crea protección en los bordes. Además, a menudo se necesitan pliegues para poder enganchar otra pieza posteriormente. El plegado y el engatillado se realizan en dos pasos. En el primer paso, el operario precurva un ángulo de 30°. A continuación, reintroduce la pieza y presiona el ángulo para cerrarlo. El procedimiento se denomina plegado si queda un espacio entre los lados. En el engatillado, los lados se presionan completamente juntos. El plegado depende de la trayectoria, pero el engatillado depende de la fuerza.
