Nuevo juego de matrices de precisión para prensa plegadora CNC | Marca Jaminnar | Matrices Multi V de 42CrMo para matriz inferior Amada

La matriz inferior multi-V para máquinas dobladoras es un molde de doblado CNC de uso común para el procesamiento de chapa metálica. Su característica principal es que la superficie de la matriz inferior presenta múltiples ranuras en forma de V de diferentes anchos (como V32, V50, V100, etc.), lo que permite adaptarse a diversos espesores de chapa y requisitos de ángulo de doblado, mejorando así la flexibilidad y la eficiencia del proceso.

Este tipo de molde suele estar fabricado con acero aleado de alta resistencia, como el 42CrMo, y tras un tratamiento térmico de temple a alta temperatura, alcanza una dureza de HRC47 ± 2 °, lo que garantiza resistencia al desgaste y estabilidad estructural. Los moldes inferiores Multi V suelen tener una estructura cuadrada con ranuras en sus cuatro lados, lo que permite realizar operaciones de doblado continuo en múltiples ángulos y tamaños. Se utilizan ampliamente en industrias como la fabricación de chapa metálica, chasis y armarios, y el procesamiento de tuberías.

Según los estándares de la industria, generalmente se recomienda elegir un ancho de ranura en V de 5 a 6 veces el espesor del material. Para materiales de acero inoxidable, puede ser de 6 a 8 veces, y para materiales blandos como aluminio o cobre, se recomienda usar de 8 a 10 veces para evitar problemas de agrietamiento o rebote durante el doblado.

Jaminnar opera en el sector del procesamiento de chapa metálica y se dedica a la producción y venta de herramientas de plegado y mesas de coronación. Jaminnar suministra punzones y matrices para cualquier tipo de plegadora. Estas herramientas están fabricadas con aceros de alta calidad C45 y 42CrMo, templados y rectificados. Nuestra gama de productos incluye herramientas como:Amada / promecam european, Trumpf / Wila, Bystronic/Beyeler, tipo LVD, tipo EHT, tipo americano, tipo Gasparini, tipo Colgar, tipo Colly, tipo Ajial-Axial, tipo Hämmerle-bystronic, herramientas especiales, cuchillas de corte, mesa de coronación, Rolla-V, matriz ajustable, matrices rotativas personalizadas, sistema de sujeción, armarios de almacenamiento de herramientas, película protectora sin rastro,etc.

Jaminnar cuenta con dos departamentos internos de I+D especializados en el diseño de soluciones tecnológicamente avanzadas y se centra en soluciones innovadoras. Con el apoyo de nuestro departamento técnico, podemos diseñar y suministrar punzones y matrices especiales, e investigar la solución idónea para su proyecto de plegado. Las herramientas que nuestra empresa suministra para prensas plegadoras son eficientes y duraderas, gracias a la utilización de tecnología de vanguardia y equipos avanzados para la producción, con un estricto control de calidad y la garantía de empleados altamente cualificados. Nuestros moldes se someten a rigurosas pruebas para garantizar su estabilidad y durabilidad. La fiabilidad y los precios competitivos son otras dos características distintivas de nuestras herramientas de plegado.

Calidad y precisión

✔ Materiales óptimos

✔ 42CrMo4, templado a 1100-1200 N/mm²

✔ Rectificado de precisión

✔ Intercambiabilidad y paralelismo garantizados.

✔ Marcado de herramientas con toda la información técnica

Detalles del producto

La longitud estándar de los troqueles/herramientas inferiores de Jaminnar Amada es:

Tres tipos de segmentación estándar: L835mm, S415mm y 835 mm.

Según la longitud de la mesa de trabajo de la plegadora o de la pieza doblada, se utiliza en combinación.

El tamaño de segmento estándar de 835 mm es:

✔ 9 segmentos

✔ Los troqueles seccionados se entregan como un juego completo.

✔ matriz inferior: 10, 15, 20, 40, 50, 100, 200, 400 = 835 mm (juego)

■ Además de la longitud estándar y el tamaño de segmento estándar mencionados anteriormente, si necesita personalizar una longitud especial o una longitud de segmento especial, por favor explíquelo.

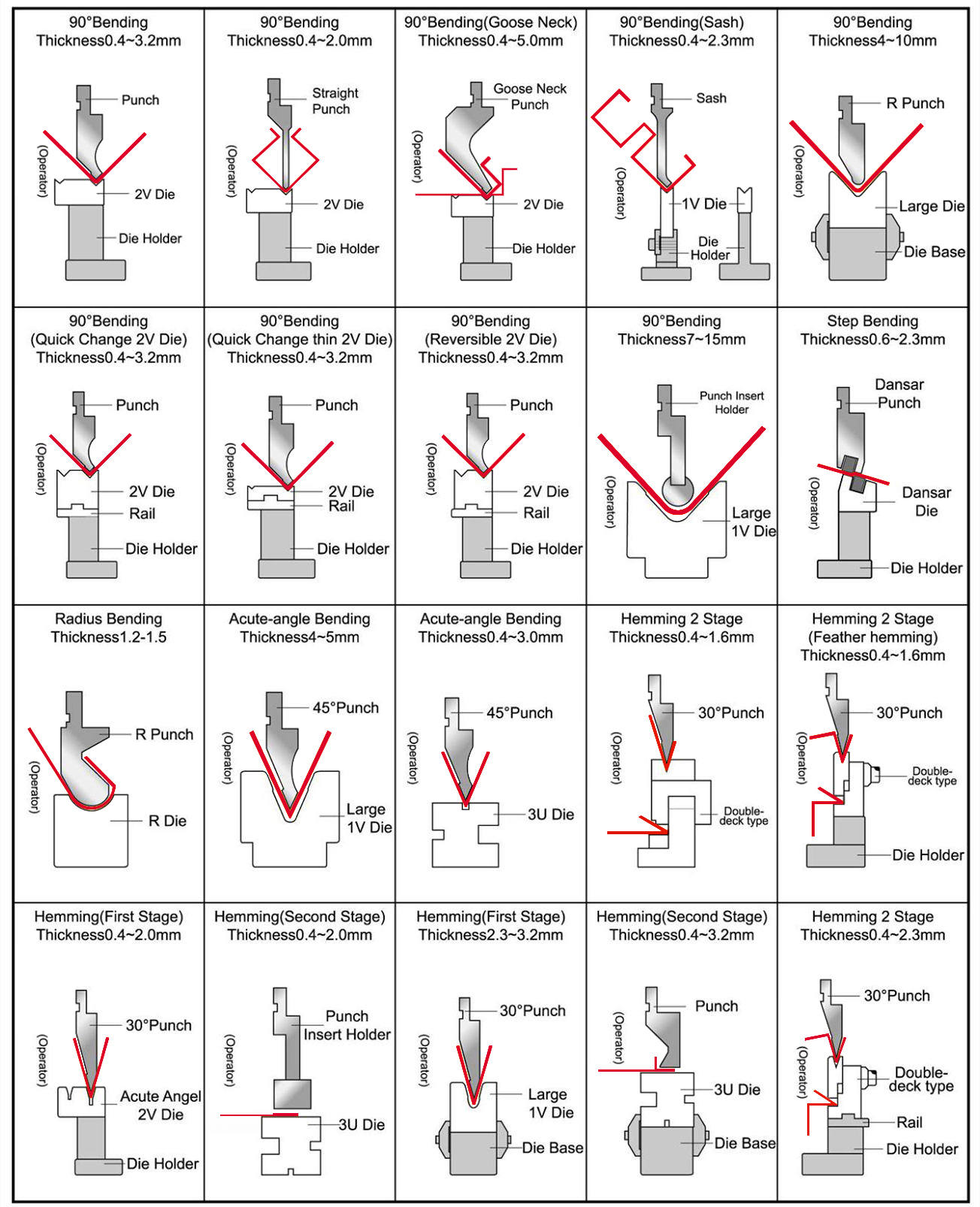

Tabla de referencia de combinaciones de herramientas de doblado

 Combinación de punzones y matrices

Tabla de referencia de combinaciones de herramientas de conformado y doblado

La empresa participa en ferias comerciales y los clientes visitan la fábrica.

Para consultas y compras.

Nuestros certificados

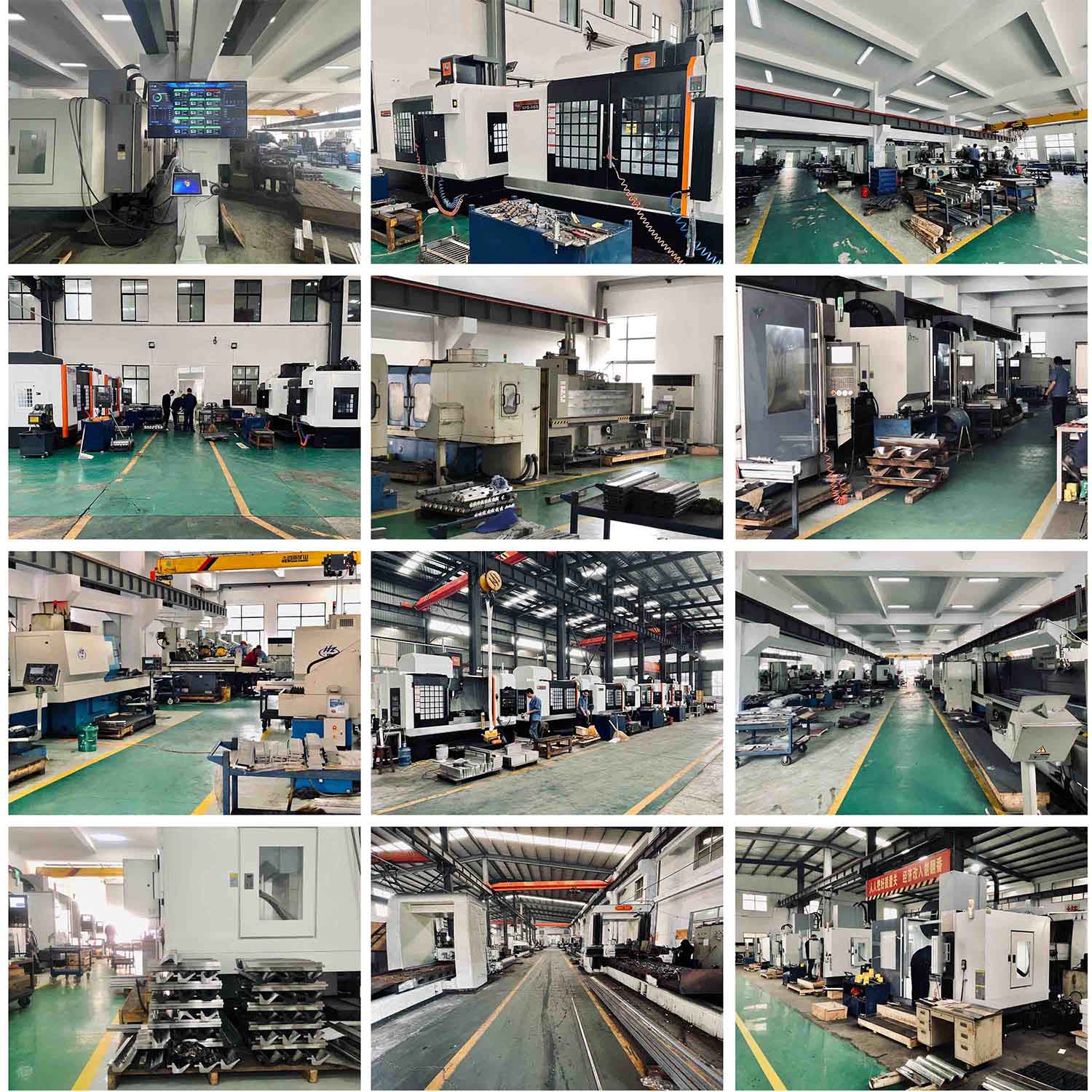

Nuestra fábrica

Envío

Preguntas frecuentes

1. P: ¿Son una fábrica o una empresa comercial? ¿Cuál es su experiencia en la producción en fábrica?

A: Somos una fábrica. 24 años de experiencia en fabricación. Proveedor líder en la ciudad de Maanshan.

2. P: ¿Pueden poner el logotipo de mi marca en estos productos?

A: Sí, podemos.

3. P: ¿Cuál es la cantidad mínima de pedido (MOQ) para su servicio OEM?

A: La cantidad mínima de pedido es de 1 unidad. El importe de la compra no debe ser inferior a 50 dólares.

4. P: ¿Cuándo pueden enviar los productos después de que realicemos el pago?

R: El tiempo de producción suele ser de 15 a 25 días.

5. P: ¿Qué materiales y técnicas de procesamiento se utilizan para las herramientas de las prensas plegadoras?

A: Material: 42CrMo4; Tratamiento térmico de cuerpo completo HRC 44-50, temple láser CNC HRC: 54-60; Tratamiento de superficie: recubrimiento plateado, negro o arenado

6. P: ¿Cuál es el período de garantía de sus productos?

R: En condiciones de uso normal, el período de garantía es de 1 año.

7. P: ¿Qué métodos de pago aceptan?

A: Transferencia bancaria, Western Union, WeChat, etc.
