El tamaño del punzón es de 256*85*500 mm, 86 grados, el material es 42CrMo4, el peso es de 33,5 kg.
Bienvenido a explorar nuestra prensa de calidad. freno ¡Herramientas y contáctenos para un servicio profesional!
Sistema de herramientas :
JM - System Trumpf/Wila/LVDArt.No. :
JM - 15700Marca :
JaminnarPedido (MOQ) :
1Pago :
T/T, Western Union, Alipay, WeChat etc.Origen del producto :
MaanshanPuerto de embarque :
Shanghai / Guangzhou or OtherPlazo de entrega :
15 - 20 days after receiving the depositÁngulo :
86°Radio :
1mmAltura efectiva :
220mmAltura total :
256mmCarga máxima :
800 kN/mMaterial :
42CrMo4Dureza :
HRC47±3 / HRC57±3Sistema de sujeción :
Trumpf / Wila / LVDTratamiento térmico :
Full body heat treatment / Laser hardeningLongitud y peso :
550mmSect-Pin/36.9kg、500mm-Pin/33.5kgColor de la superficie y tratamiento de la superficie :
Silver / Black / Sandblasting
N.º DE ARTE: JM- 15700 |
|
Sistema de herramientas | JM - Sistema Trumpf/Wila/LVD |
Ángulo | 85°、88°、90° |
Radio | 0,2 mm, 0,6 mm0,8 milímetros、1,5 mm、3 mm |
Eficaz Altura | 220 milímetros |
Carga | 800 kN/m máx. |
Material | 42CrMo |
Longitud y peso | Pasador de sección de 550 mm/36,9 kg, pasador de 500 mm/33,5 kg |
Calidad y precisión
▶Materiales óptimos
▶42 CrMo4, templado a 1100-1200 N/mm²
▶Radio de curvatura/radio de entrada endurecido a 54 – 60 HRC
▶Rectificado de precisión
▶Intercambiabilidad y paralelismo garantizados
▶Marcado de herramientas con toda la información técnica

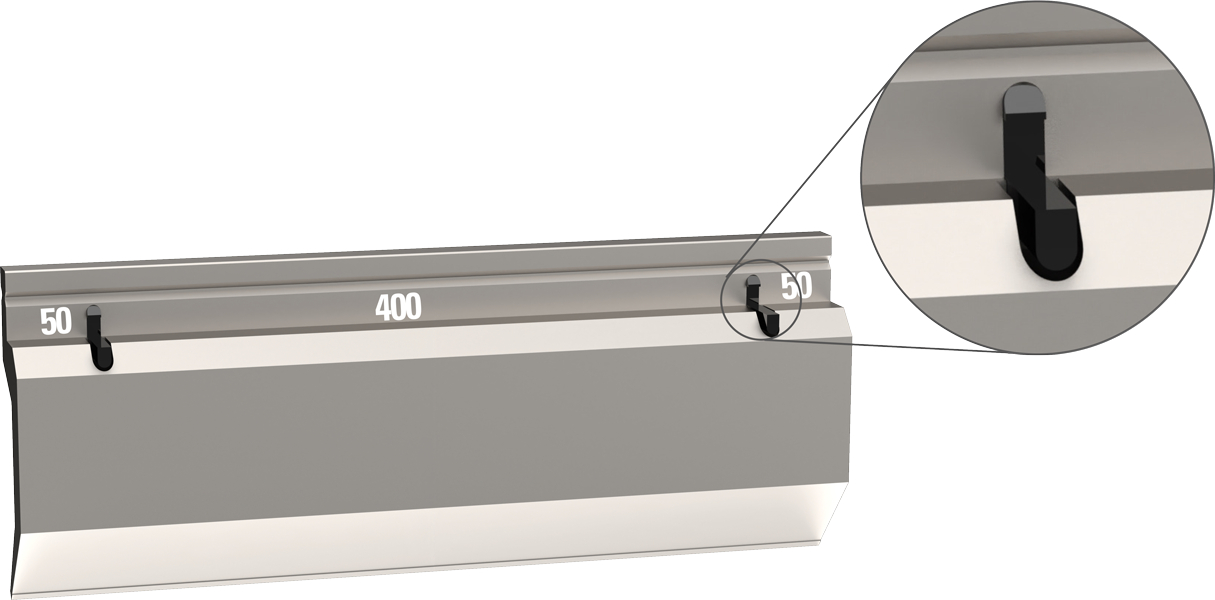

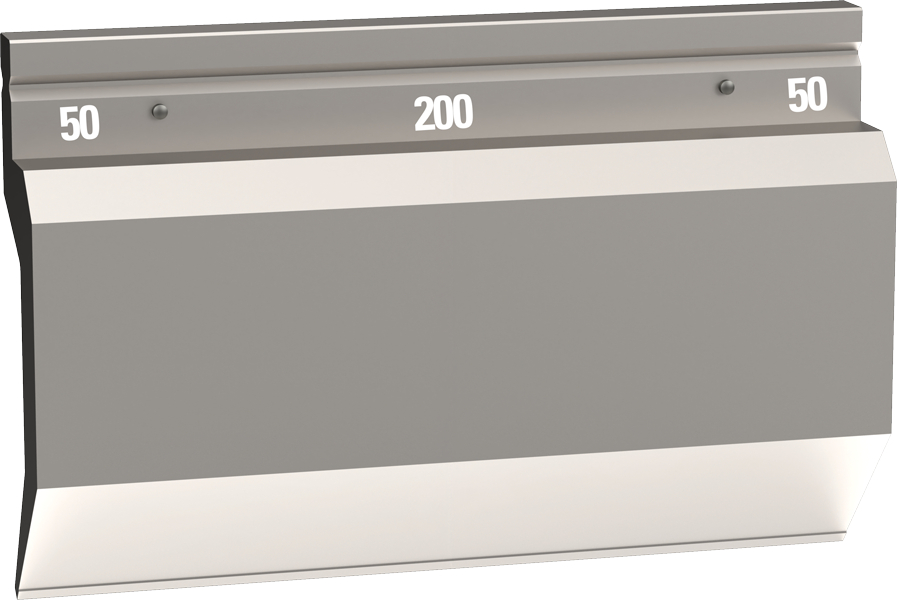

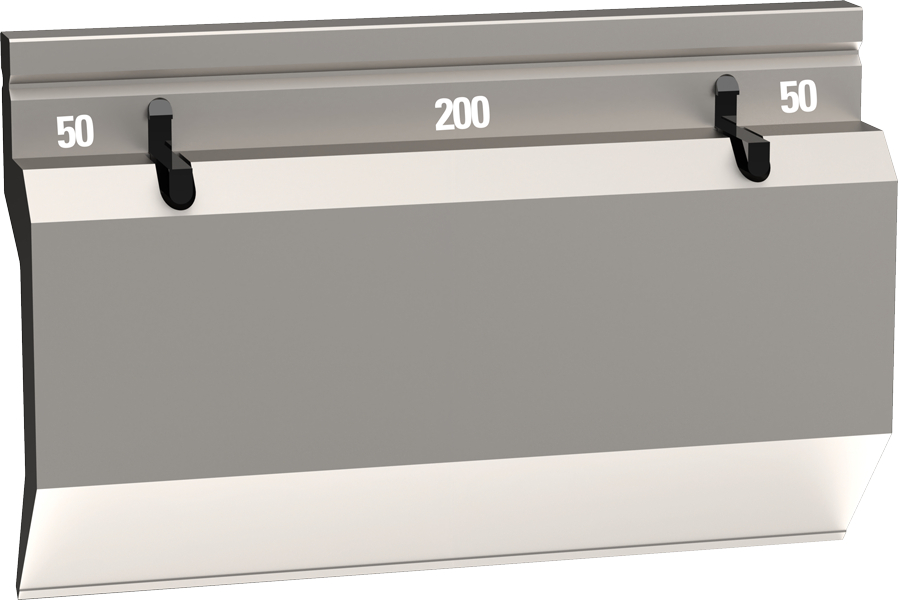

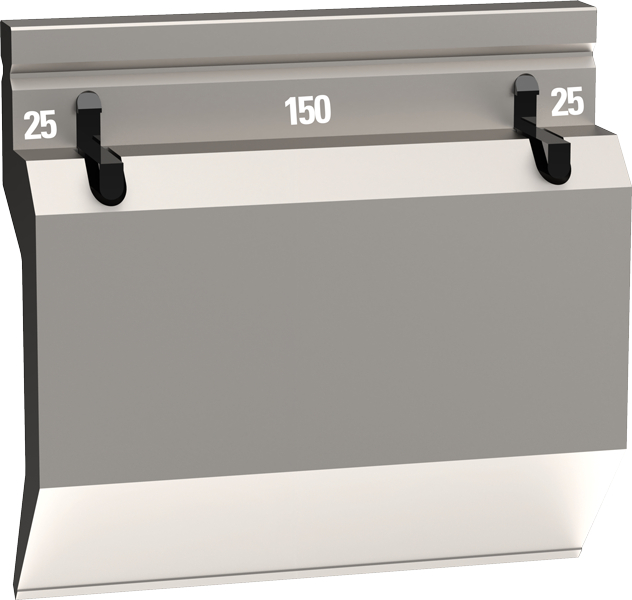

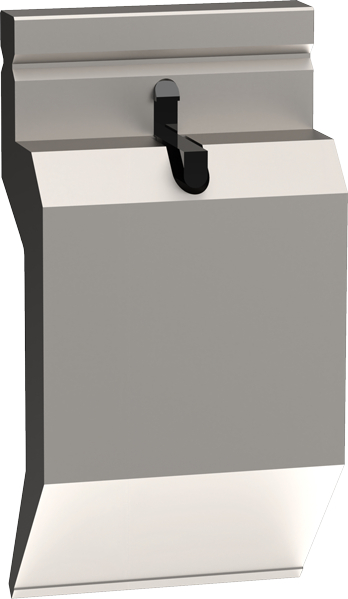

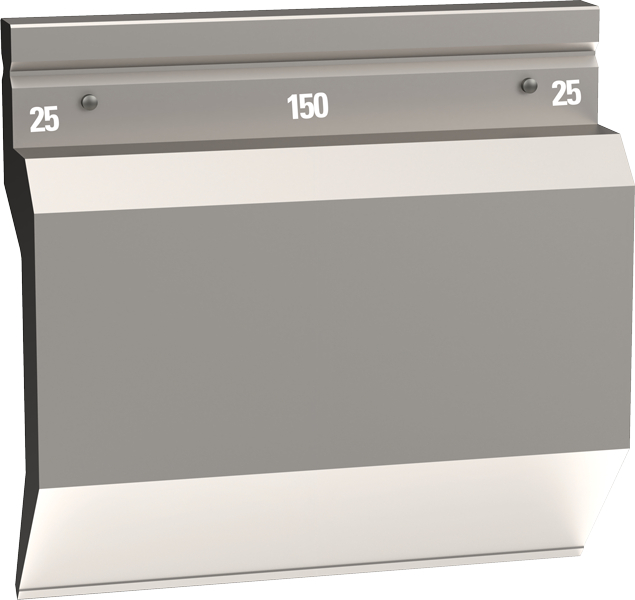

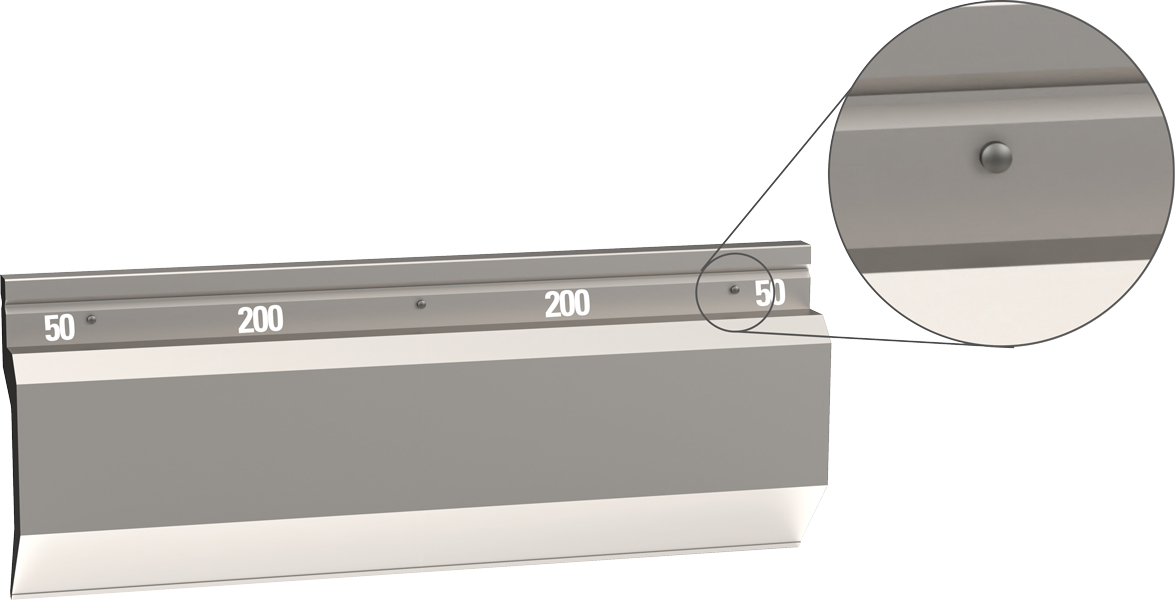

PUNZONES/HERRAMIENTAS SUPERIORES CON ABRAZADERA SIMPLE < 12,5 kilogramos PUNZONES/HERRAMIENTAS SUPERIORES CON Imperdibles > 12,5 kg
500 mm 500 mm
300 mm 300 mm
200 mm 200 mm
100 mm 100 mm

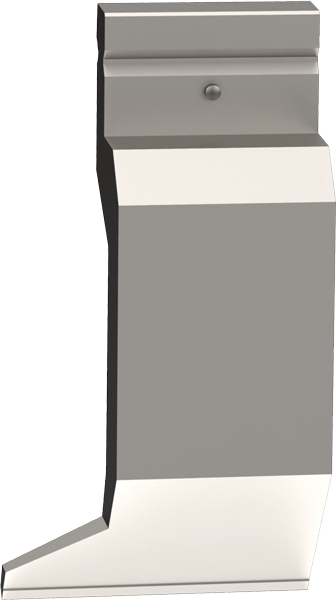

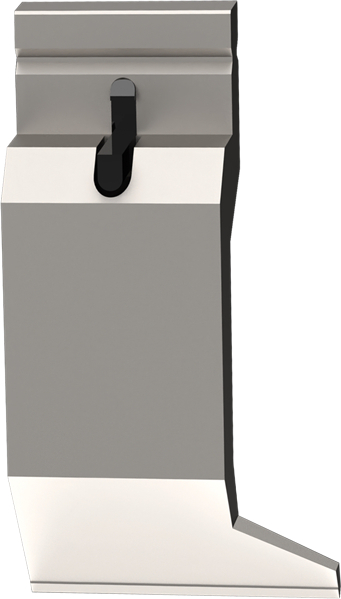

100 mm Extensión de bocina izquierda 100 mm Extensión de bocina izquierda

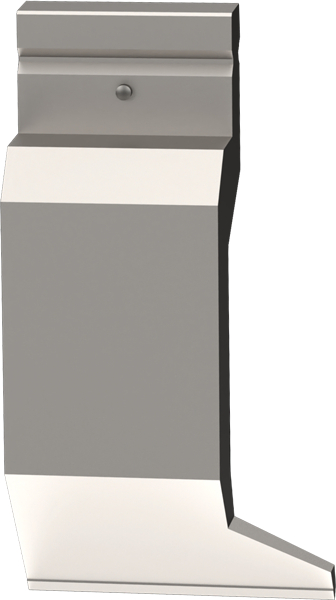

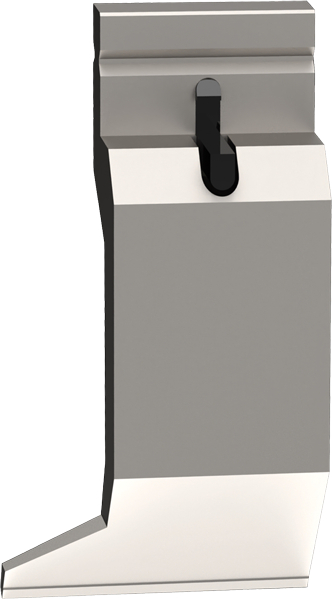

100 mm Extensión de cuerno bien 100 mm Extensión de cuerno bien
550 mm seccionado
▶ 10 Segmentos con extensión de cuerno a izquierda y derecha
▶ Los punzones/herramientas superiores seccionados se entregan como un conjunto completo
▶ Punzón superior: 100 (cuerno izquierdo) 25, 25, 30, 35, 40, 45, 50, 100, 100 (cuerno derecho) = 550 mm (juego)
2050 milímetros Juego de herramientas
▶ 14 segmentos, con abrazadera simple y extensión de bocina izquierda y derecha
▶ Los punzones/herramientas superiores seccionados se entregan como un conjunto completo
▶ Golpe superior: 100 (cuerno izquierdo) 25, 25, 30, 35, 40, 45, 50, 100, 200,300,500×2,100 (cuerno derecho) = 2050 mm (juego)
Juego de herramientas de 3050 mm
▶16 segmentos, con abrazadera simple y extensión de bocina izquierda y derecha
▶ Los punzones/herramientas superiores seccionados se entregan como un conjunto completo
▶ Golpe superior: 100 (cuerno izquierdo) 25, 25, 30, 35, 40, 45, 50, 100, 200,300,500×4,100 (cuerno derecho) = 3050 mm (juego)
Juego de herramientas de 4050 mm
▶ 18 segmentos, con abrazadera simple y extensión de bocina izquierda y derecha
▶ Los punzones/herramientas superiores seccionados se entregan como un conjunto completo
▶ Golpe superior: 100 (cuerno izquierdo) 25, 25, 30, 35, 40, 45, 50, 100, 200,300,500×6,100 (cuerno derecho) = 4050 mm (juego)
■ ¡Crea tu propio conjunto de longitudes de herramientas individuales para punzones/herramientas superiores y matrices!
■ Además de la longitud estándar anterior, si necesita personalizar una longitud especial, explique.
